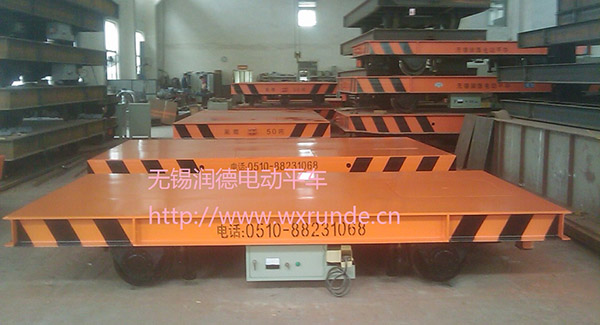

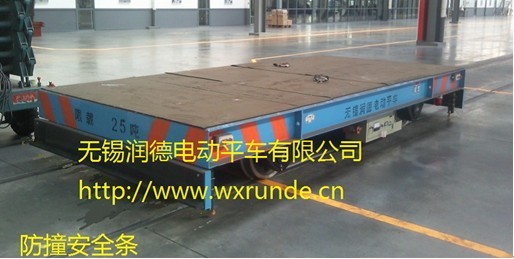

KPDZ系列是采用36V单相(三相)低压模式轨道电动平车,供电模式为轨道滑触线直流。通过地面降压变压器将电压降为36V,通过滑触线传送给电动平车的整流装置变成直流电,动力方面由牵引机输出。
此款集中了了KPX蓄电池平车、KPD轨道供电的优点,又避免了各自的缺点。相比之下直流电机不易烧坏,力矩大装载能力强。不会因为轨道老化导致无法工作,烧坏接触点等。
选装件
■进口工业无线遥控
■进口无级调速

KPDZ直流低压电动平车主要技术参数:
型号 |
KPD-Z |
KPD-Z6 |
KPD-Z10 |
KPD-Z16 |
KPD-Z25 |
KPD-Z40 |
KPD-Z63 |
KPD-Z100 |
KPD-Z200 |
额定载重(t) |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
200 |
台面
尺寸(mm) |
长L |
3600 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
宽B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
高H |
550 |
550 |
580 |
650 |
700 |
850 |
900 |
950 |
速度m/min) |
30 |
30 |
30 |
30 |
25 |
25 |
20 |
20 |
底部间隙(mm) |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
60 |
车轮直径(mm) |
400 |
400 |
400 |
500 |
500 |
600 |
600 |
600 |
轨内侧距C(mm) |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
轴距A(mm) |
1900 |
19000 |
2200 |
2500 |
2800 |
3200 |
3600 |
4400 |
电机/功率(Kw) |
XQ-1.5 |
XQ-1.5 |
XQ-3 |
XQ-3 |
XQ-5 |
XQ-6.3 |
XQ-6.3 |
XQ-6.3X2 |
电源供电方式 |
380V单相(三相)降压到36V经车上整流成直流36V,拖动直流牵引电机 |
参考重量(t) |
2.5 |
2.7 |
3.5 |
4.6 |
6.0 |
8.6 |
10.6 |
21 |
推荐钢轨型号 |
P24 YB222-63 |
P38 GB183-63 |
P43 GB182-63 |
P50 GB181-63 |
车轮数量/轮压 |
4/2.2t |
4/3.3t |
4/5t |
4/7.5t |
4/11.5t |
4/18t |
4/27.5t |
8/28 |
注:1) 其他轨距、台面尺寸、载重吨位可按用户要求定制;
2) 无线遥控装置可选;
3) 进口无级调速可选
|


|
